Эластография: что значат килопаскали в заключении УЗИ

«В заключении УЗИ написано: жёсткость 18,4 кПа — и что это значит?» Миллиметры в протоколе хотя бы понятны, а килопаскали выглядят как что-то из учебника физики.

Разберём простыми словами, что такое эластография (её же называют эластометрией), почему цифра жёсткости говорит врачу больше, чем фраза «структура не изменена», где метод действительно помогает и чего он точно не заменяет.

Если совсем коротко:

1. Эластография измеряет жёсткость ткани — насколько она плотная и упругая. По сути это пальпация, только выполненная прибором и выраженная в цифрах.
2. Результат — число: жёсткость в килопаскалях (кПа) или скорость волны в м/с. Правило чтения простое: выше цифра — плотнее ткань.
3. Есть две методики: компрессионная (врач слегка нажимает датчиком, получается цветная карта) и эластография сдвиговой волной (даёт то самое число).
4. Главная ценность цифры — динамика: через полгода можно измерить тот же участок и сравнить, а не полагаться на прилагательные.
5. Единой «нормы кПа» не существует: пороги зависят от органа, методики и модели аппарата — трактует их врач.
6. Эластография не заменяет ни биопсию, ни МРТ — она дополняет обычное УЗИ и помогает решить, что делать дальше.

Обычное УЗИ отвечает на вопрос «как ткань выглядит»: где её границы, есть ли жидкость, однородная ли структура. Эластография отвечает на другой вопрос — «какая эта ткань на ощупь».

Врач всегда пользовался пальпацией: прощупал уплотнение — плотное или мягкое, подвижное или спаянное с окружающими тканями. Беда пальпации в том, что она субъективна («мне кажется, плотнее»), не достаёт глубже пары сантиметров и не оставляет после себя ничего, что можно сравнить.

Эластография делает то же самое, но руками аппарата, на любой доступной ультразвуку глубине — и, что важнее, выражает результат числом.

Физика за этим стоит несложная. Больная ткань почти всегда меняет упругость: рубец плотнее здоровой мышцы, фиброз плотнее нормальной ткани печени, изменённое сухожилие ведёт себя под нагрузкой иначе, чем целое. Ультразвук умеет измерить, насколько ткань сопротивляется деформации, и перевести это в цифру.

Эластография или эластометрия — есть ли разница? В обиходе это одно и то же. Строго говоря, эластография — построение картинки-карты жёсткости, где разные плотности окрашены разными цветами, а эластометрия — измерение конкретного значения в выбранной точке. На современном аппарате врач делает и то, и другое за одно исследование, поэтому в заключении вам может встретиться любой из двух терминов. Наша отдельная услуга так и называется — УЗИ с эластометрией.

«Пощупать» ткань ультразвуком можно двумя способами.

1. Компрессионная эластография (её же называют статической): врач слегка нажимает датчиком, аппарат сравнивает, как деформировались разные участки, и раскрашивает их. Мягкое — один цвет, плотное — другой. Наглядно, но результат относительный: он показывает, какой участок плотнее соседнего, а не абсолютное значение.
2. Эластография сдвиговой волной: аппарат сам посылает в ткань короткий импульс, тот рождает поперечную (сдвиговую) волну, и прибор измеряет скорость её распространения. В плотной ткани волна идёт быстрее. Отсюда и получается число — скорость в м/с или, после пересчёта, жёсткость в килопаскалях.

Именно сдвиговая волна даёт те самые кПа. Компрессионная методика остаётся полезной для поверхностных структур, где важнее увидеть контраст между участками, чем получить абсолютную цифру.

Паскаль — единица давления, килопаскаль — тысяча паскалей. В эластографии в кПа выражают модуль упругости: насколько сильно ткань сопротивляется деформации. Правило чтения одно и очень простое: чем больше кПа, тем плотнее и жёстче ткань.

Почему цифра лучше словесного описания:

1. Формулировку нельзя сравнить. «Структура не изменена» либо написано, либо нет — и через полгода вы не поймёте, стало лучше или хуже.
2. Цифру можно измерить повторно. 12 кПа и 19 кПа в одном и том же участке — это уже разговор о динамике, а не об ощущениях.
3. Цифра меньше зависит от того, кто писал заключение. Прилагательное зависит сильно.
4. По цифре видно, работает ли лечение. Не «пациенту стало легче», а измеримое изменение, которое лечащий врач может положить рядом с прошлым протоколом.

А теперь важное. Мы намеренно не приводим здесь таблиц «норма — не норма» по органам. Пороговые значения различаются в зависимости от органа, методики (компрессионная или сдвиговая волна), модели аппарата и даже от того, как поставлен датчик и в каком состоянии находится ткань. Одна и та же цифра для печени и для сухожилия означает совершенно разное, а сравнивать кПа с одного прибора с кПа с другого напрямую вообще нельзя.

Поэтому результат трактует врач — держа в руках ваши жалобы, осмотр и остальную картину исследования. Как устроено заключение УЗИ в целом и что означают другие цифры и термины в протоколе, мы разобрали отдельно: как читать заключение УЗИ.

Метод работает там, куда ультразвук вообще достаёт до ткани, и особенно полезен, когда важна плотность, а не форма.

1. Мягкие ткани — уплотнения, липомы, узлы, рубцы, послеоперационные и посттравматические изменения: жёсткость помогает отличить мягкое образование от плотного (УЗИ мягких тканей).
2. Сухожилия — при тендинопатиях меняется упругость волокон, и эластография позволяет описать это числом, а не только словами. Единых порогов для сухожилий пока нет, поэтому цифру врач оценивает вместе с картиной исследования и жалобами.
3. Мышцы — участки повышенного тонуса и локального фиброза после травм и перегрузок; полезно, когда месяцами «тянет» одно и то же место.
4. Суставы и хрящ — оценка эластичности хряща входит в наш расширенный протокол УЗИ сустава наряду с толщиной хряща и синовиальной оболочки.
5. Узлы щитовидной железы — жёсткость узла один из признаков, которые врач учитывает вместе с остальной картиной, а не отдельно от неё (УЗИ щитовидной железы).

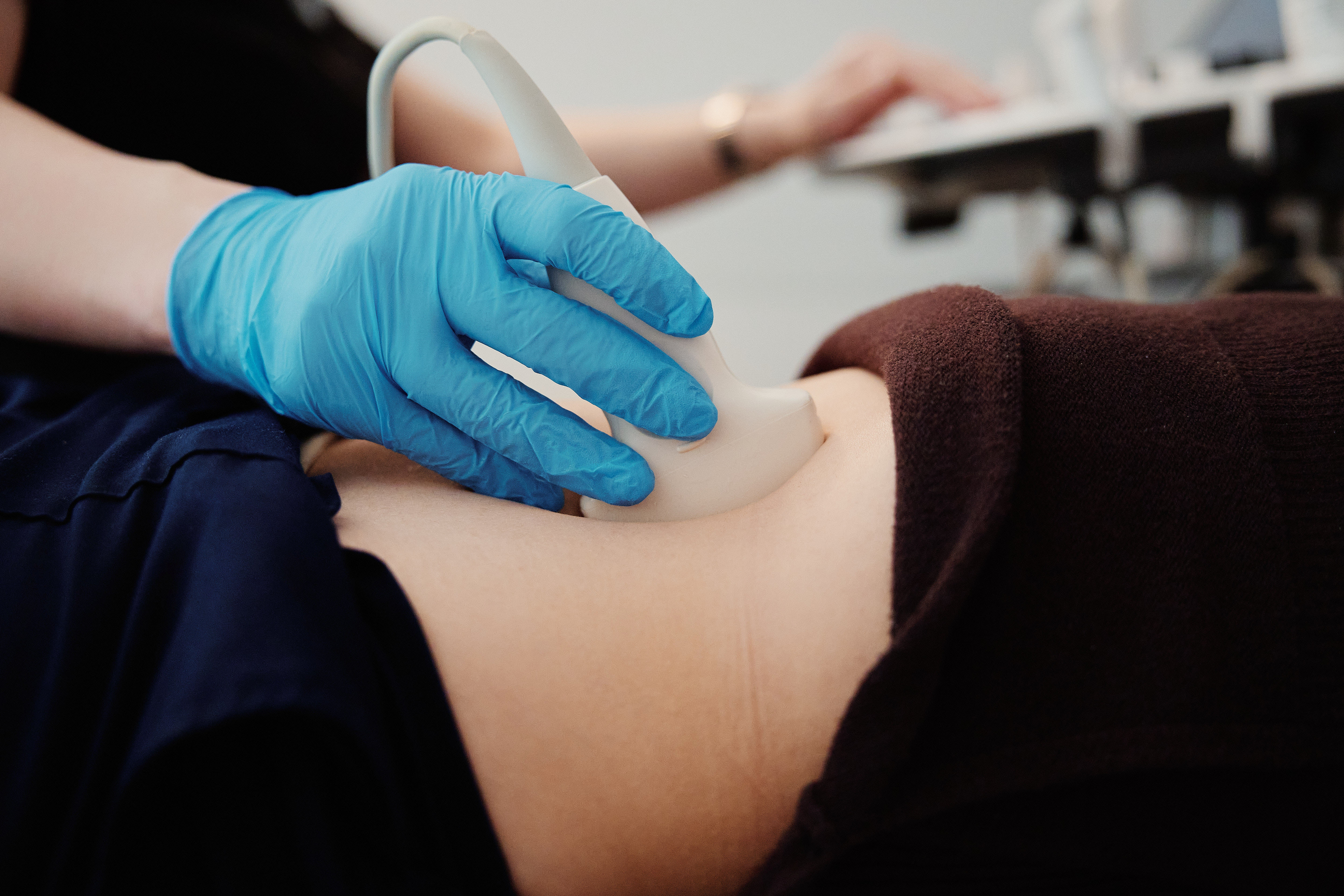

6. Печень — самая изученная область: эластометрия позволяет оценить плотность ткани печени без биопсии и упоминается в российских клинических рекомендациях по гепатитам, фиброзу и жировой болезни печени (эластометрия печени).

Честно о том, чего метод не делает.

1. Не ставит диагноз. Жёсткость — один признак из многих, и «плотно» не значит «злокачественно»: плотными бывают рубцы, участки воспаления и обызвествления.
2. Не заменяет биопсию. На вопрос о природе образования отвечает только исследование клеток и тканей. Эластография помогает врачу решить, нужна ли биопсия и куда целиться, но не отменяет её.
3. Не заменяет МРТ. МРТ видит глубокие структуры, костный мозг, корешки в позвоночнике — там, куда ультразвук не доходит. Зато УЗИ с эластографией смотрит ткань в реальном времени и в движении, чего статичный снимок не даёт.
4. Зависит от условий измерения. На цифру влияют методика, модель аппарата, глубина, натяжение ткани, дыхание, отёк, толщина подкожной клетчатки. Отсюда правило: корректно сравнивать только измерения, сделанные одинаково.
5. Имеет технические границы. Глубоко расположенные структуры, экранированные костью или газом, для эластографии недоступны — как и для обычного УЗИ.

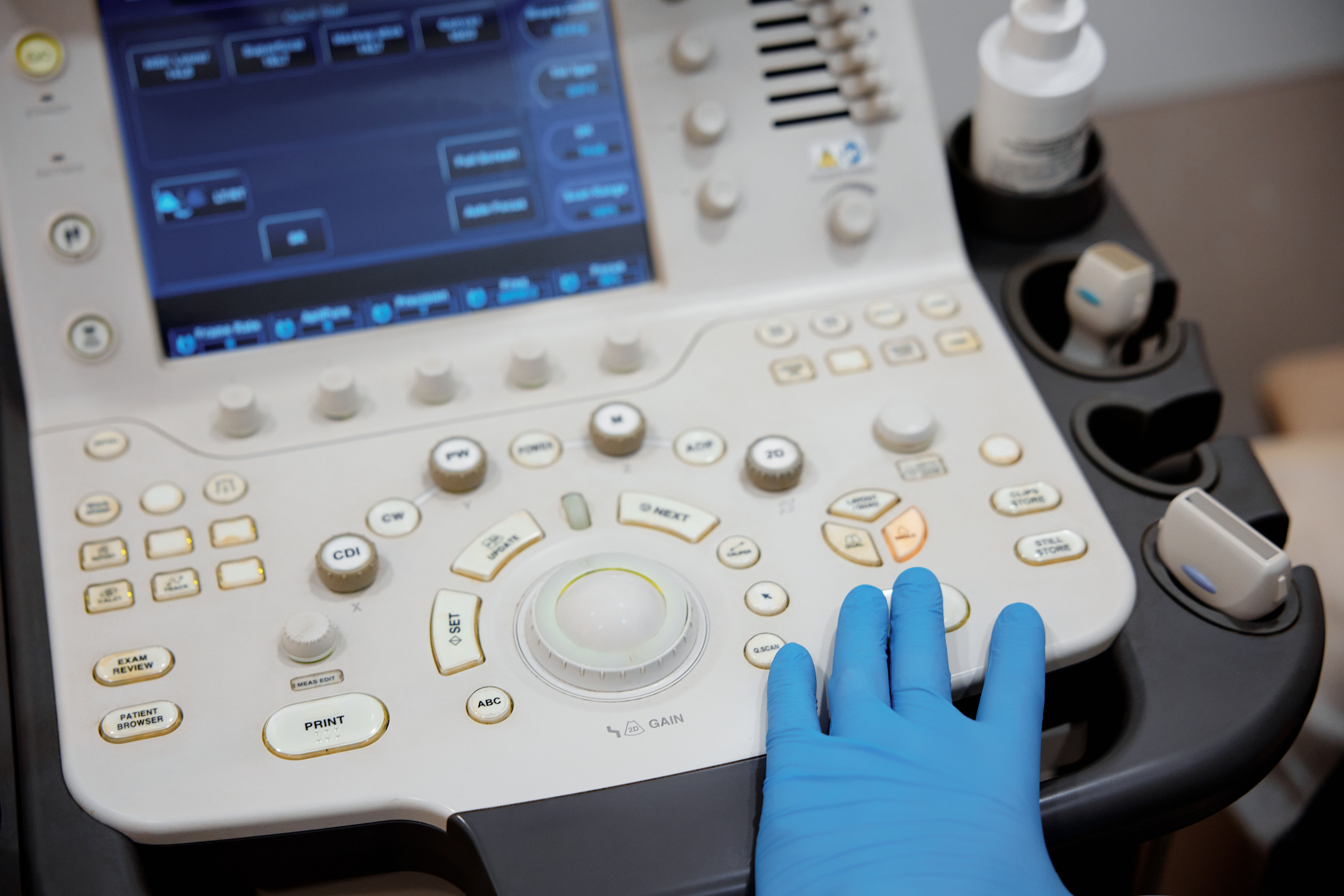

Отдельной подготовки эластография не требует: это тот же приём УЗИ, только врач дополнительно включает нужный режим. Исключение — исследование печени и брюшной полости: там действуют обычные правила подготовки к УЗИ этой зоны, их удобнее уточнить при записи.

Вы лежите или сидите, врач наносит гель и ведёт датчиком по нужной области. Больно не бывает: датчик ничего не прокалывает, а нажим при компрессионной методике минимальный — если в конкретной точке больно, скажите врачу, он сменит нажим или положение. Ультразвук не использует ионизирующее излучение, поэтому жёстких ограничений по частоте повторных исследований нет: столько, сколько нужно лечащему врачу.

По времени такое исследование дольше рядового: в одной зоне нужно сделать несколько измерений и усреднить их, иначе цифра будет случайной. Обычно это 20–40 минут в зависимости от области.

Самое полезное, что можно сделать с заключением, — не расшифровывать цифры самостоятельно, а донести их до врача целиком.

1. Заберите заключение полностью — вместе с распечатками и указанием методики и аппарата. Именно эти строчки позволят корректно сравнить исследование в будущем.
2. Идите с ним к тому врачу, который вас ведёт: неврологу, травматологу-ортопеду или другому профильному специалисту. Врач УЗИ описывает картину, решение принимает лечащий доктор.
3. Сохраните прежние заключения. Одна цифра — это точка, две цифры — это динамика.
4. Не сверяйте свои кПа с таблицами из интернета. Скорее всего, они относятся к другому органу, другой методике или другому аппарату.
5. Если жалобы сохраняются, а в заключении только общие формулировки без измерений — имеет смысл пройти исследование по расширенному протоколу как второе мнение, взяв с собой прежние снимки.
